 三螺桿泵/SN三螺桿泵(SN系列螺桿泵選型步驟)
●SN三螺桿泵形式圖

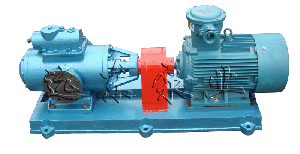

| | SNH臥式三螺桿泵

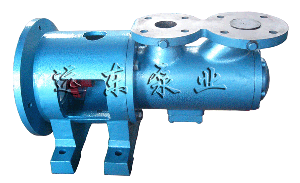

| SNG同側進出口法蘭聯結三螺桿泵 | | | SNH填料密封三螺桿泵

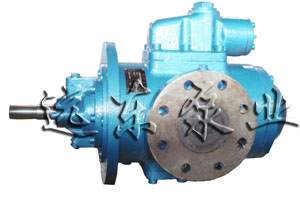

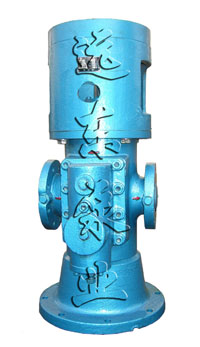

| | | | SNS立式柱腳三螺桿泵 | SNF端法蘭三螺桿泵 |
●SN三螺桿泵特點：
1.轉子液壓平衡，振動小，噪音低。
2.輸出穩定，無脈動。
3.高效率。
4.具有很強的自吸能力。
5.零部件采用通用性強的系列化設計，具有多種安裝方式。
6.結構緊湊，體積小，重量輕，可在較高轉速下工作。
●SN三螺桿泵輸送介質種類：
a. 潤滑性液體：如機械油，滑油，重油，渣油
b. 低潤滑性液體：如輕柴油，重柴油，含蠟稀油
c. 粘性液體：如各種合成橡膠液和人造膠液，乳化液
●SN三螺桿泵應用：
·在供熱設備中用做燃油，燃油供應和輸送泵。
·在機械工業中用做液壓，潤滑和搖控馬達泵。
·在化學石油化工和食品工業中用做裝載，輸送和供液泵。
·在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。
●SN三螺桿泵形式代號 | SN | F | 210 | R | 46 | K | 2 | Y- | W3 | | 系列 | 型式 | 規格 | 主桿方向 | 螺旋角度 | 結構特性及軸承 | 密封 | 泵體 | 材料組合 |
a.從驅動端看,若要求泵軸順時針轉動,則選R,逆時針轉動,則選L.
| 系列 | 主要特征 | 最大流量L/min | 規格范圍 | 最大排出壓力Mpa | | SN | 低壓,單吸軸向力液壓平衡 | 5300 | 40-5300 | 4.0 |
●SN三螺桿泵形式
| 符號 | 結構說明 | | H | 臥式底腳安裝泵 | | F | 端法蘭連接泵 | | S | 立式柱腳安裝泵 | | E | 泵轉子組件,桿套插裝泵 | | T | 吊裝浸沒泵 | | G | 同側進出口法蘭連接泵 | | C | O型進出法蘭連接泵 |
●SN三螺桿泵螺旋角
| 規格 | 40 | 80 | 120 | 210 | 280 | 440 | 660 | 940 | 1300 | 1700 | 2200 | 2900 | 3600 | 5300 | | 主桿螺旋角 | 38 | 36 | 42 | 40 | 43 | 40 | 40 | 42 | 38 | 70 | 42 | 40 | 46 | 46 | | 46 | 42 | 46 | 46 | 46 | 46 | 44 | 46 | 42 | 46 | 46 | | | | | 54 | 46 | 54 | 54 | 54 | 52 | 46 | 50 | 46 | | |
|
| | | 54 | | | | 54 | 51 | 54 | 54 | | |
|
| | | | | | | | 54 | | | | |
|
| |
●SN三螺桿泵性能參數表
●結構特點級軸承軸封
- U12.1--內置滾動軸承,機械密封適用輸送潤滑性良好的介質,介質溫度小于80
- E6.7--外置滾動軸承,填料密封,適用于介質潤滑性較差,粘度大,工作溫度小于150(見結構圖)
- K2--外置軸承,機械密封,可用潤滑噴嘴潤滑,適用于潤滑性較差,工作溫度小于150
|
