 齒輪油泵/RCB夾套保溫齒輪泵
◆ 用途
◆結構特點
◆使用范圍和主要用途
◆性能參數表
◆質量和服務承諾
◆運費說明
●夾套保溫齒輪泵用途
用于輸送重油、瀝青、膠類、樹脂、洗滌劑等。
●適用范圍
適用于輸送無腐蝕性、不含固體顆粒、在常溫下有凝固性的介質。尤其適用于高寒地區室外安裝和工藝
過程中介質需要保溫的場合，介質溫度可達250℃、粘度為5-1500cst。

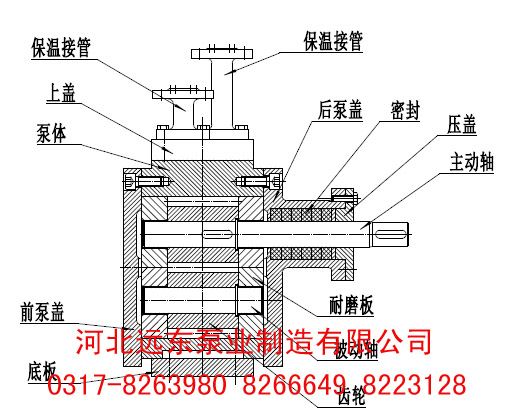

●結構特點
該泵的泵體設有空心夾層，并設有進出口法蘭，可用于導熱油、蒸氣、熱水等媒體對輸送的液體和泵進行
加熱保溫及冷卻。
本型泵的主要過流部位均設有空心夾層,并設有可供通蒸氣,熱/熱水,導熱油等對輸送液體和泵進行加熱,保溫等功能,當輸送粘度較大時應采用減速機,調速電機或皮帶輪等傳動方式,降低泵的轉速.
●適用范圍和主要用途
材質按工作溫度分為兩種,I類材質HT200適用于輸送到200°C以下,II類材質Q235適用于輸送350°C以下的無腐蝕性,不含固體顆粒的重油/瀝青等各類在常溫下有凝固懷以及高寒地區室外安裝和工藝過程中要求保溫的場合.
主要用途:
一、主要用途： 適用于輸送無腐蝕性、不含固體顆粒、在常溫下有凝固性的介質.尤其適用于高寒地區室外安裝和工藝過程中介質需要保溫的場合,介質溫度可達250℃、粘度為5~1500cst。
二、應用范圍：用于輸送重油、瀝青、膠類、樹脂、洗滌劑等。
三、結構特點： 泵體前蓋后蓋設有空心夾套、進出口法蘭.該泵適用于常溫下有凝固性及高寒地區室外安裝和工藝過程中要求保溫的場合,能用導熱油、蒸汽、熱水、冷水等媒體對輸送的液體和泵進行加熱,保溫與冷卻。當輸送介質的粘度大于1500CST時,應采用減速機。
傳動方式：一般情況采用泵與電機直聯傳動方式。
泵軸端密封設計為兩種形式：(1)機械密封(2)填料密封。
用戶可根據具體使用情況而確定。
●性能參數表
規格型號
| 流量
| 壓力
Mpa
| 吸入真空高度 m
| 口徑
mm
| 配電機
| m3/h
| L/min
| 功率
| 型號
| RCB-1/0.6
| 1
| 16.6
| 0.36
| 3
| 16
| 1.5
| Y 90L -4
| RCB-1/0.8
| 1
| 16.6
| 0.8
| 3
| 16
| 1.5
| Y 90L -4
| RCB-2/0.36
| 2
| 33.3
| 0.36
| 3
| 25
| 1.5
| Y 90L -4
| RCB-2/0.8
| 0.8
| 2.2
| Y 100L 1-4
| RCB-3/0.36
| 3
| 50
| 0.36
| 3
| 25
| 1.5
| Y 100L -6
| RCB-3/0.8
| 0.8
| 2.2
| Y 112M -6
| RCB-5/0.36
| 5
| 83.3
| 0.36
| 3
| 40
| 2.2
| Y 100L -4
| RCB-5/0.8
| 0.8
| 4
| Y 112M -4
| RCB-6/0.36
| 6
| 100
| 0.36
| 3
| 40
| 2.2
| Y 132M -6
| RCB-6/0.8
| 0.8
| 3
| 4
| Y 132M 1-6
| RCB-8/0.36
| 8
| 133
| 0.36
| 3
| 50
| 4
| Y 112M -4
| RCB-8/0.8
| 0.8
| 3
| 5.5
| Y132S-4
| RCB-10/0.36
| 10
| 167
| 0.36
| 3
| 50
| 4
| Y 132M -6
| RCB-10/0.8
| 0.8
| 3
| 5.5
| Y 132M2 -4
| RCB-12/0.36
| 12
| 200
| 0.36
| 3
| 50
| 4
| Y 132M -6
| RCB-12/0.8
| 0.8
| 3
| 5.5
| Y 132M2 -6
| RCB-18/0.36
| 18
| 300
| 0.36
| 3
| 70
| 5.5
| Y 132M2 -6
| RCB-18/0.8
| 0.8
| 3
| 7.5
| Y 160M -6
| RCB-29/0.36
| 29
| 483.3
| 0.36
| 3
| 70
| 7.5
| Y 132M -4
| RCB-29/0.8
| 0.8
| 3
| 11
| Y 160M -4
| RCB-32/0.36
| 32
| 534
| 0.36
| 3
| 100
| 11
| Y 160L -6
| RCB-32/0.8
| 0.8
| 3
| 15
| Y 180L -6
| RCB-38/0.28
| 38
| 633
| 0.36
| 3
| 100
| 11
| Y 160L -6
| RCB-38/0.36
| 0.8
| 3
| 15
| Y 180L -6
| RCB-58/0.28
| 58
| 960
| 0.36
| 3
| 100
| 18.5
| Y 180M -4
| RCB-58/0.36
| 0.8
| 3
| 22
| Y 180L -4
| RCB-72/0.28
| 72
| 1200
| 0.28
| 3
| 150
| 37
| Y250S-8
| RCB-96/0.28
| 96
| 1600
| 0.28
| 3
| 150
| 45
| Y280S-6
| RCB-110/0.28
| 110
| 1800
| 0.28
| 3
| 200
| 55
| Y315S-8
| RCB-150/0.28
| 150
| 2500
| 0.28
| 3
| 200
| 75
| Y315S-6
| RCB-170/0.28
| 228
| 3800
| 0.28
| 3
| 250
| 90
| Y 315L -6
| RCB-230/0.28
| 324
| 5400
| 0.28
| 3
| 250
| 110
| Y 315L -6
| ●質量和服務承諾：
1. 質量保證 : 產品質保一年 ; 產品在“三包”期內出現產品質量問題，我公司免費維修；在“三包”期內 , 屬產品質量問題無法修復時應給予退換；
2. 售后服務（包括設備保修期限、零配件供應、服務響應時間及保證措施等） :
a. 產品質量問題 24 小時趕到現場 , 服務人員保證服務質量 , 做到故障徹底排除 , 以滿足顧客的使用要求和服務要求 .
b. 設備保修期限為 12 個月 ; 零配件供應及時
c. 應客戶要求 , 我公司及時到顧客處進行維修服務 .
d. 根據顧客的意見、反映、要求、投訴及時處理包括提供及時適宜的服務 .
3. 技術服務 : 隨時接受技術咨詢 .
4. 培訓服務 : 根據客戶要求 , 我公司隨時應邀培訓 , 并現場指導安裝 .
●運費說明:
1.本公司常規產品1-3天發貨,特殊要求或者需定做的產品發貨時間已與客戶協商為準.
2.泵運費方式有兩種:快遞和物流.小泵和小型配件發快遞,其余體積較大,數量較多,推薦走專線物流貨運,一般南方,中部地區及沿海地區3-5天左右到達.西部,北部較遠的地區以及少數二次中轉地區5-8天左右可到,具體覆蓋范圍請咨詢公司客服人員.
●安裝使用:請您根據產品說明書的步驟進行操作,如有問題,請聯系我公司,我公司將會請最專業的技術人員為您提供服務.
九 故障和排除方法
現象
|
產生原因
|
排除方法
|
不排由或排油量少
|
• 旋轉方向反了。
• 閥門關閉著。
• 吸油管沒有浸入油液中。
• 吸入高度太高超過額定值。
• 吸入端過慮器的能力太小。
• 吸入管道漏氣。
• 安全閥卡死或密合不良。
• 液體的溫度底而使粘度增大。
|
1. 更正方向。
2. 打開閥門。
3. 檢查吸油管，使其浸入油內。
4. 測量吸入端壓力，提高吸油面。
5. 拆換過慮器，增加慮網面積。
6. 檢查各結合處，最好采用密封材料加以密封。
7. 拆開安全閥清洗，用細研磨膏研磨使其密合。
8. 預熱液體，如不可能預熱則降 低排出壓力或減少排油量。
|
沒有壓力或壓力升不高
|
• 壓力表開關未打開。
• 安全閥的壓力調的低。
• 支路管閥門開著。
• 油的溫度太高，粘度低。
• 管道漏氣。
|
• 打開壓力表開關。
• 重新調整安全閥壓力。
• 關閉支路管閥門。
• 降低溫度。
• 檢查吸入端的管道。
|
機械密
封漏油
|
• 軸封處未調整好。
• “ 0 ”形密封圈損壞。
• 機械密封靜環和動環或有毛刺
劃痕等缺陷。
4. 彈簧松弛。
|
1. 重新調整。
2. 更換“ 0 ” 形密封圈。
3. 更換動靜環或重新研磨。
4. 更換彈簧。
|
異常噪音
和振動
|
• 裝配不妥當。
• 泵軸與電動機軸不同心，已彎曲。
• 吸油管或慮網堵塞。
• 吸油管直徑太小太長，阻力太大吸不上。
• 排油管阻力太大。
• 漏氣。
• 緊固件松動。
• 齒輪與軸承座側面嚴重磨損或咬死。
|
• 應進行檢修。
• 重新調整。
• 清除管道和過慮器堵塞物。
• 重新調整。
• 檢查排油管和閥門是否堵塞。
• 檢查。
• 檢查旋緊。
• 拆下休整或更新。
|
安全閥 不工作
|
• 位置裝反。
• 壓力調的太高。
• 安全閥芯卡死。
|
• 重新安裝。
• 調低壓力。
• 拆卸清洗重新調整。
|
電動機功率過載
|
• 排出壓力調節太高。
• 液體的溫度低而使粘度增大。
• 安裝不當。
• 旋轉軸不直已彎曲。
• 排出管某處已堵塞。
• 齒輪與軸承座側面嚴重磨損或咬死。
|
• 調低壓力。
• 予熱液體，如不可能予熱則降
低排出壓力或減少排油量。
• 重新安裝。
• 檢查校直或更換。
• 檢修。
• 拆下休整或更新。 |
●夾套保溫齒輪泵使用注意事項:
